チラーサイエンスミニクラスへようこそ！ 一般的に、コンプレッサーチラーは、冷却方法、作動温度、精度、チャンネル数などの条件によって、さまざまな寸法に分類することができます。 今回は、冷却方式と使用温度の2つの基本的な分類基準について、その分類と紹介をします。 記事の内容についてご質問がある場合、または水冷凍機についての詳細をお知りになりたい場合は、コメント欄にメッセージを残して歓迎します〜！

01 コンプレッサーチラー：冷却方法による分類
圧縮機のスリラーはプラスチック鋳造物、食品加工、薬剤、化学薬品および他の多くの分野で広く利用された産業冷凍システムの重要な装置です。 異なった冷却方法に従って、圧縮機タイプのスリラーは空冷されたスリラーおよび水冷却されたスリラーに分けることができますこれらの 2 つのタイプのスリラーの相違を、次見て下さい。

01 空冷チラー
空冷式チラーはファン駆動の空気によって熱を奪う。 配管設備が不要で、設置の自由度が高いというメリットがある。 しかし、高温環境下では放熱効果に影響を与え、運転中にファンから一定の騒音が発生する。 そのため、小規模な工業生産や、高い周囲騒音を必要としない場所で使用されることが多い。

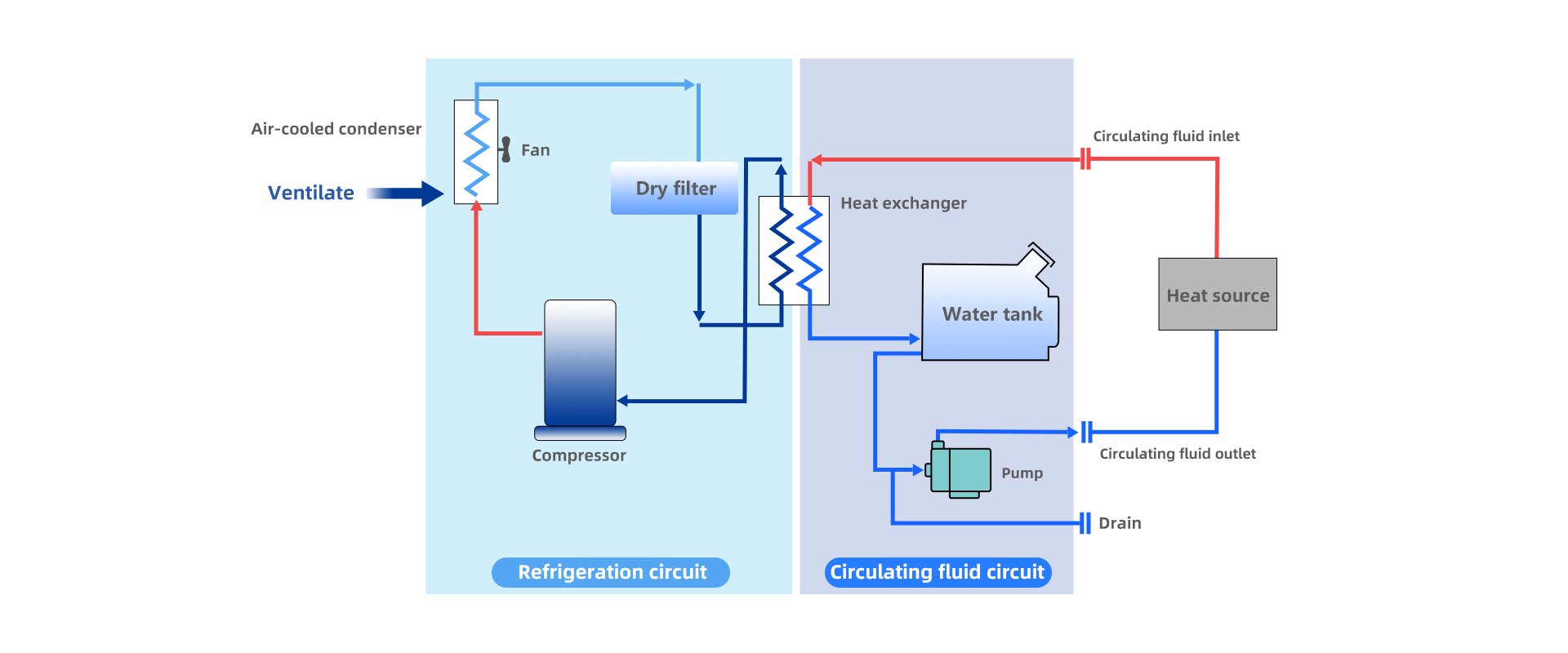

空冷チラーの動作原理図

02 水冷式チラー
水冷式チラーは放熱を水循環に依存しており、それに対応した水配管システムを装備する必要がある。 このシステムは冷却効率が高く、冷却能力が大きく、周囲温度への適応性が高く、高温の場所でも効率よく運転できる。 したがって、このシステムは、大規模な工業分野や、高い冷却能力と高い周囲温度を必要とする場所で一般的に使用されています。

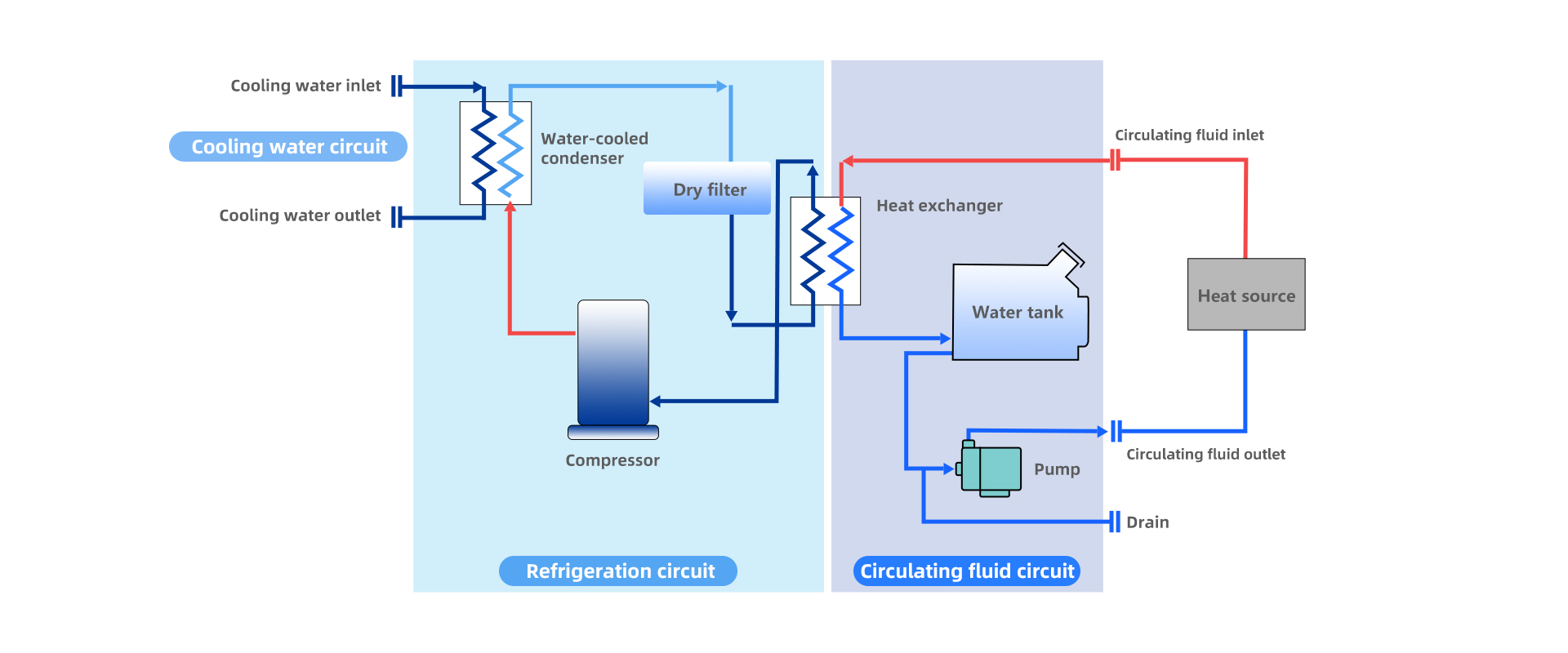

水冷式チラーの動作原理

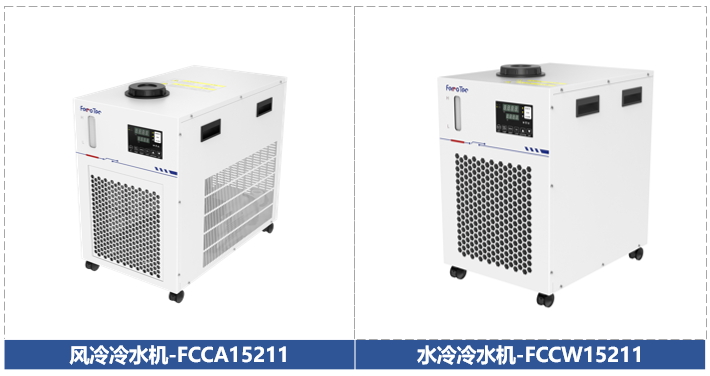

現在、フェローテック社のコンプレッサー式チラーは、空冷式、水冷式ともに、さまざまな業界のお客様のニーズにお応えしています。 以下の写真は実際のモデルケースです、必要な場合は、アドバイスのために私達に電話する歓迎: 15967138668

02 圧縮機式冷凍機：使用温度による分類
冷却方法に加えて、私達はまた働く温度に従って圧縮機のスリラーを分類してもいいです: 区分点としてまず第一に、0 ℃は室温のタイプおよび低温のタイプ スリラーに分けることができます。 低温のスリラーは異なった冷凍の主義に従って二段圧縮の冷凍および混合の積み重ねの冷凍のスリラーに分けることができる。 私達が -60℃の上の低温を得る必要があるとき、私達は二段圧縮冷凍周期を使用してもいいです; 私達が -60℃の下で低温を得るとき、私達は混合の積み重ねの冷凍周期を使用しなければなりませんが。 これらのタイプのスリラーの働き主義そして細部はここにあります。

01 常温型冷凍機
室温のタイプ スリラーは 0℃の上の労働環境に通常適用されます。 主に冷媒の状態変化を利用して熱伝達を行います(チラーサイエンス教室1号参照)。 低温チラーに比べ、常温チラーはコスト面で大きな利点がある。食品貯蔵や一部の医薬品の輸送など、深冷を必要としないほとんどの冷却機会を満たすことができる。 応用範囲が広く、安全性も高い。

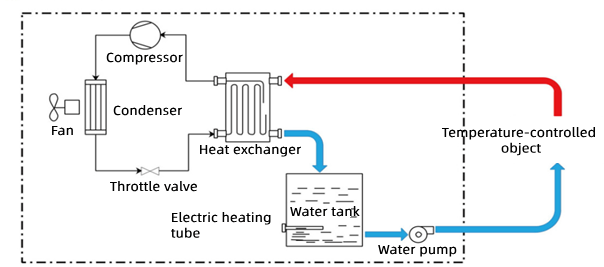

常温チラーシステム概略図

02 低温タイプ-二段圧縮冷凍機：
二段圧縮式冷凍機は、同じ冷媒を圧力レベルの異なる二つの圧縮機で圧縮し、徐々に圧力を上げて温度を下げ、徐々に深い冷凍を実現します。 冷媒ガスはまず低圧コンプレッサーで圧縮され、インタークーラーで冷却された後、高圧コンプレッサーでさらに圧縮される。 この方式はカスケード冷凍方式に比べコストは低いが、低温限界に限界があり、一般的には-60℃以上の場所で使用される。

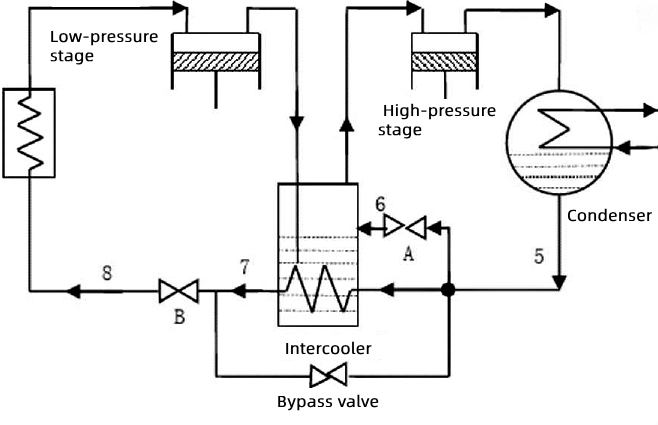

一次絞り中間不完全冷却サイクルシステムの概略図

03 低温型カスケード冷凍機
単冷媒の多段圧縮では実現が難しかった-60℃以下の低温を実現する場合、カスケード冷凍方式を採用することができる。 化合物冷凍機は、高温レベルと低温レベルのシステムを通じて、低温効果を達成するために一緒に動作するように、異なる冷凍循環システム 「リレー 」の数を使用しています。 複合冷凍システムは、比較的シンプルで信頼性が高く、同時に、システムは適応性があり、異なる温度要件に適合するように、段階や冷媒の数を介して調整することができる。 システムの分割圧力設計は、圧縮比の制限を減らし、機器の寿命を延ばします。

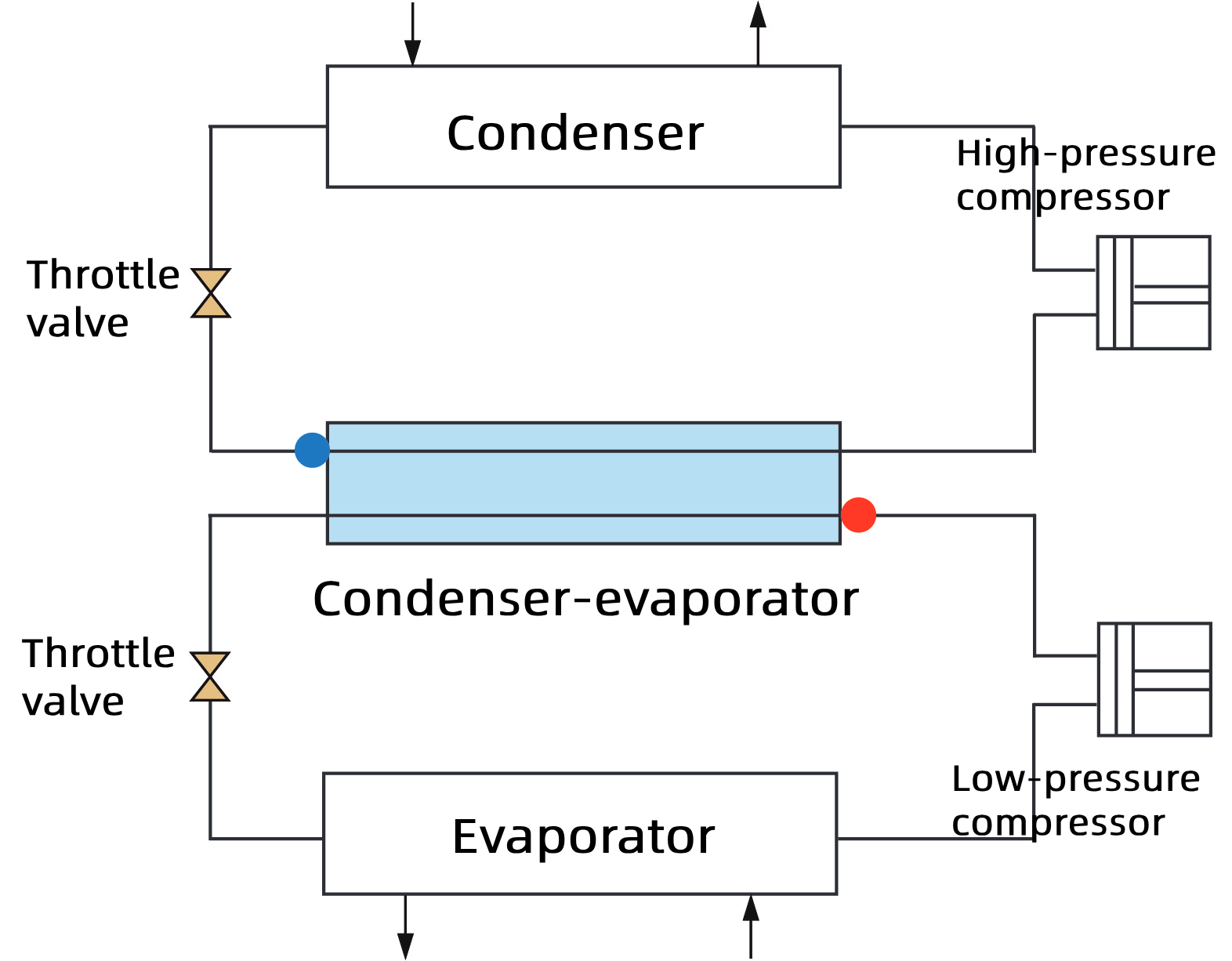

複合冷凍サイクルシステムの概略図

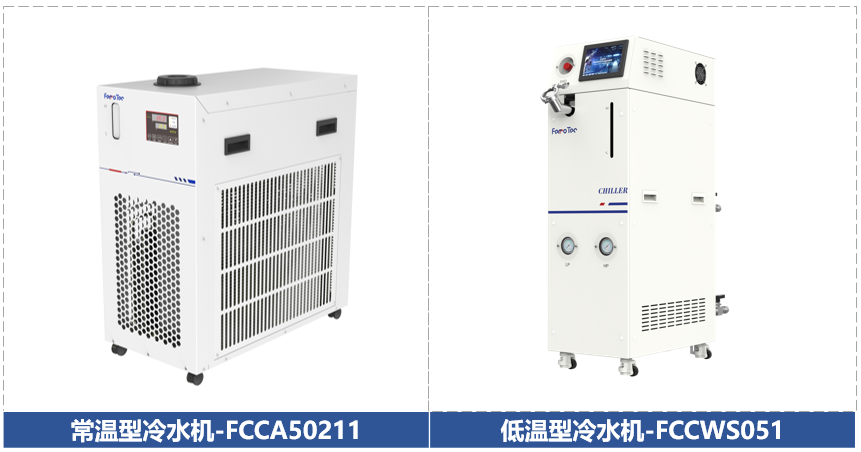

現在、FerroTecサーモエレクトリック事業は、チラーのモデルのこの2つのタイプの室温タイプと低温タイプ二段圧縮チラー上のさまざまな業界のお客様のニーズを満たすために。 次の画像は、実際のモデルケースです、あなたはアドバイスのために私達に電話する歓迎が必要な場合：15967138668

次回予告
本日の授業を通して、コンプレッサーチラーの分類について理解を深めていただけたと思います。 次回の小クールは、低温タイプのコンプレッサーチラー-カスケードチラーについて、さらに紹介を行いますので、お楽しみに！
