チラー科学教室｜常温チラーの温度を正確に制御するには？この記事では「温度補償」機能の使い方を説明します。
常温チラーをご使用中に、チラーの表示温度が30℃なのに、実際のチラーに到達する液体の温度がわずかに異なるという問題に遭遇したことはありませんか？これは機械の故障ではなく、配管内の熱交換によって生じる温度差が原因です。この問題を解決するため、FerroTecの研究開発チームは常温チラーに温度補正機能を搭載しました。この記事では、この温度補正機能の仕組みと設定方法について詳しく説明します。
1. 温度補償機能の役割
ご存知の通り、チラーから排出された冷媒は配管を通して対象機器まで輸送されます。この過程で、冷媒は周囲の環境と必然的に熱交換を行います。高温環境では冷媒が熱を吸収して加熱され、低温環境では冷媒が熱を放散して冷却されます。このため、チラー出口に表示される温度と機器が実際に受け取る冷媒の温度が一致しないという問題が頻繁に発生し、温度制御に誤差が生じます。
この問題を解決するため、FerroTecはシステムに温度補償機能を搭載しました。パイプラインにおける熱損失または熱取得を「予測」する補償値を設定することで、輸送中の温度差の影響を相殺するために出口温度を積極的に調整します。これにより、長距離輸送時でも、装置における液体温度は設定値に正確に近似し、最終地点での正確な温度制御を実現します。
例えば、設定温度が30℃の場合、出口温度は30.2℃と測定され、装置端に到達すると31.5℃まで上昇します。このプロセス中に発生する温度差は、プロセスの安定性に影響を与えます。
2. 温度補償設定手順

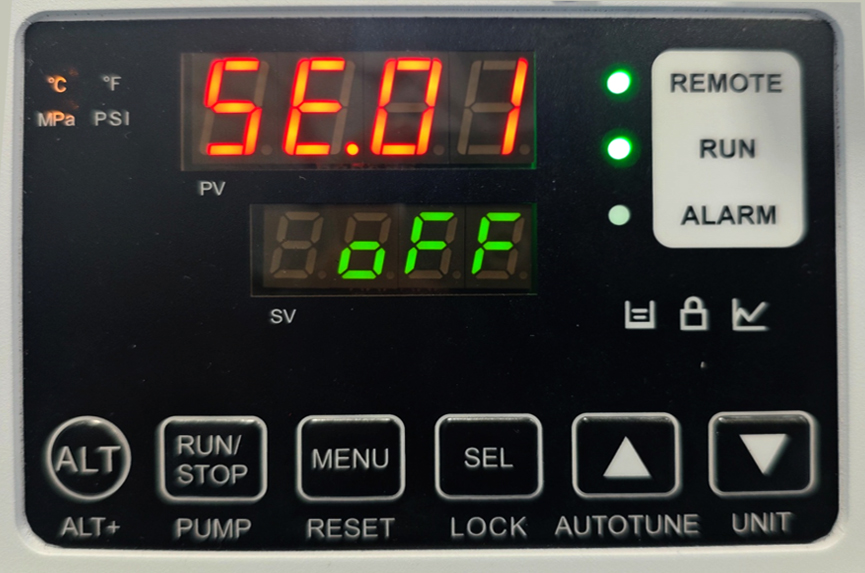

1.「MENU」ボタンを2回長押ししてシステム設定画面に入ります。初期画面はSE.01です。

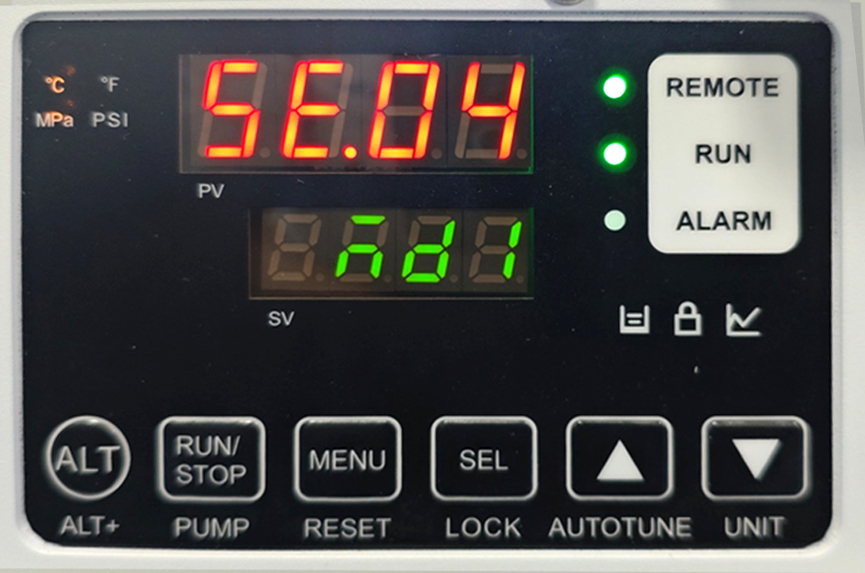

2. 「SEL」ボタンを短く押して、SE.04 温度補償モード選択に切り替えます。4 つの温度補償モード (OFF/MD1/MD2/MD3) のいずれかを選択します。

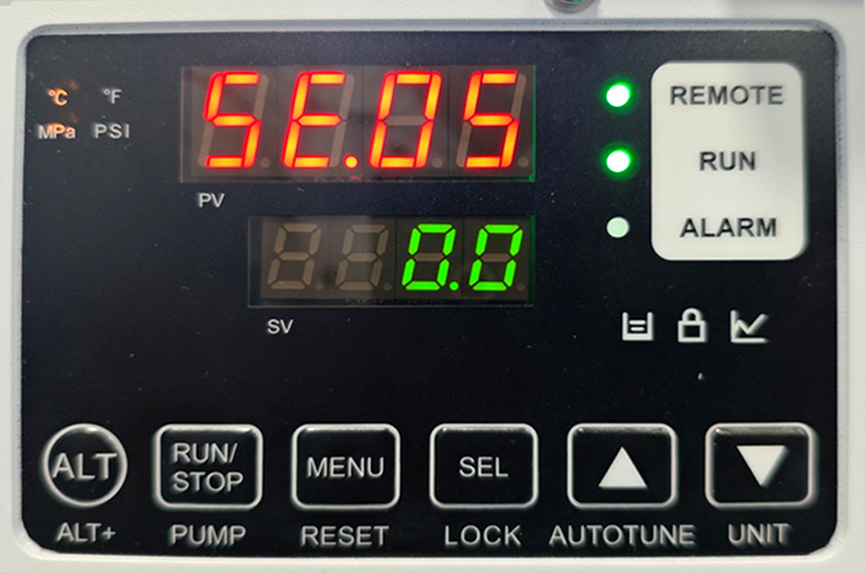

3. 「SEL」ボタンをもう一度短く押すと、SE.05 温度補正値設定に切り替わります。このインターフェースでは、温度補正値を設定できます (設定範囲は -20.0 ~ + 20.0℃)。
3.温度補償機能の詳細説明
FerroTec 常温チラー システムには、さまざまな使用シナリオのニーズを満たす 4 つの温度補償モードがあります。
1. オフモード
温度補正をオフにすると、SE.05は常に0になります。
適用可能なシナリオ: パイプラインが短い、温度差が非常に小さい、または補償が不要なシナリオ
2.md1モード
実際の液体出口温度 = 設定温度 + SE.05 温度補償
表示温度 = 実際の液体出口温度
適用可能な状況：クライアントに到達する液体入口の温度が設定温度と一致することを期待する
例：
設定温度は30℃、SE.05は1℃に設定されています。
温度制御が安定している場合、実際の液体出口温度＝設定温度＋SE.05 ＝30＋1＝31℃、
インターフェースには水温が 31°C であることが示されています。
3.md2モード
実際の液体出口温度 = 設定温度
表示温度 = 実際の出口温度 + SE.05 温度補正
適用可能なシナリオ: 視覚的なエラーを補正するためにインターフェースの表示温度のみを変更したい
例：設定温度が30℃で、SE.05が-1℃に設定されています。
温度制御が安定しているとき、実際の液体出口温度＝設定温度＝30℃、
インターフェースには、水温 = 30 + (-1) = 29°C と表示されます。
4.md3モード
実際の液体出口温度 = 設定温度 + SE.05 温度補償
表示温度 = 実際の液体出口温度 - SE.05温度補正
適用可能なシナリオ: 正確な温度制御が必要であり、インターフェースに表示される温度は設定温度と一致している必要があります。
例:設定温度が30℃で、SE.05が1℃に設定されています。
温度制御が安定している場合、実際の液体出口温度は30 + 1 = 31℃となり、
インターフェースには、水温 = 31-1 = 30℃ と表示されます。
温度補正機能に関するヒント：まず配管温度差（水出口温度と機器入口温度）を測定し、その差に基づいてSE.05を設定することをお勧めします。設定範囲は通常±0.5～2℃です。
ご覧いただいたように、常温チラーに簡単な温度補償機能を追加するだけで、温度制御精度を大幅に向上させることができます。ご使用前に、SE.04とSE.05の設定を習得し、4つの温度補償モードを柔軟に活用して、様々な環境や配管の温度差に対応してください。チラーの設定で問題が発生した場合は、FerroTecテクニカルサポートチーム（0571-87977390）までご連絡ください。専門家による個別サポートをご提供いたします。
